酸化膜防止剤

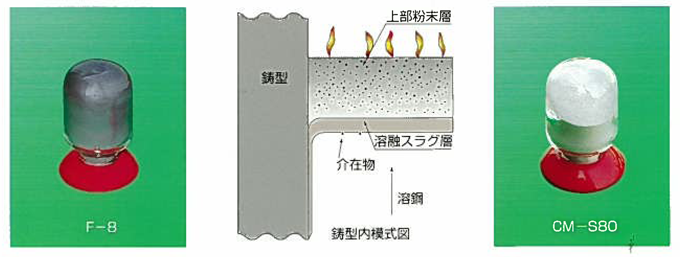

1.酸化膜防止剤特性値
銘 柄 |
F-1 |
F-8 |
F-9 |
TB-700 |
|
|---|---|---|---|---|---|
適用鋼種 |
一般鋼 快削鋼 |
一般鋼 低合金鋼 |
一般鋼 鉛快削鋼 |
一般鋼 低合金鋼 |
|
化学成分 ｗｔ％ |
SiO2 |
48 |
42 |
64 |
42.5 |
CaO |
7 |
7 |
4.5 |
5.5 |
|
Al2O3 |
18 |
15 |
11 |
17 |
|
Na2O |
8 |
6 |
6 |
7 |
|
Fe2O3 |
<8.0 |
<7.0 |
<1.0 |
<7.0 |
|
T･C |
6 |
17 |
7 |
19 |
|
| 水分 % | 〈1.0 |
〈1.0 |
〈1.0 |
〈0.5 |
|
| 塩基度 CaO/SiO2 | 0.15 |
0.17 |
0.07 |
0.13 |
|
| 流動点 ℃ | 1150 |
1170 |
1050 |
1170 |
|
| 嵩比重 | 0.8 |
0.7 |
0.4 |
0.7 |
|
銘 柄 |
CM-S80 |
CM-S70 |
CDS-7 |
CDC-65H |
|
|---|---|---|---|---|---|
適用鋼種 |
ステンレス鋼 |
ステンレス鋼 |
工具鋼 ステンレス鋼 |
含Al,Ti,B 低合金鋼 |
|
化学成分 ｗｔ％ |
SiO2 |
50 |
54 |
36.5 |
15 |
CaO |
30 |
29 |
28.5 |
28 |
|
Al2O3 |
6 |
5 |
11.5 |
23 |
|
Na2O |
3 |
4 |
6.8 |
13.5 |
|
Fe2O3 |
4 |
3 |
<5.0 |
<3.0 |
|
T･C |
0.3 |
0.3 |
5.2 |
9.8 |
|
| 水分 % | 〈1.0 |
〈1.0 |
〈0.7 |
〈0.7 |
|
| 塩基度 CaO/SiO2 | 0.6 |
0.54 |
0.79 |
1.87 |
|
| 流動点 ℃ | 1260 |
1250 |
1150 |
1280 |
|
| 嵩比重 | 0.4 |
0.4 |
0.9 |
0.7 |
|
